ＭＱ２－０．７Ｚ

返回列表

型號含義

概述
　　 MQ₂系列牽引電磁鐵適用于交流50Hz，額定電壓至380V的控制電路中，作為機械設備及自動化系統的各種操作機構的遠距離控制用。線圈斷電后無復位裝置。

主要技術參數

型號		MQ₂-0.7Z	MQ₂-1.5Z	MQ₂-3Z	MQ₂-5Z	MQ₂-8Z	MQ₂-1.5N	MQ₂-3N	MQ₂-5N	MQ₂-8N	MQ₂-15N	MQ₂-25N
使用方法		推動式	推動式	推動式	推動式	推動式	拉動式	拉動式	拉動式	拉動式	拉動式	拉動式
額定吸力(N)		7	15	30	50	80	15	30	50	80	150	250
額定行程		10	20	20	25	25	20	25	25	25	50/30	30
額定電壓(V)			110、220、380
通電持續率(%)		60
操作次數(次/h)		600	200	200	200	200	200	200	200	200	300	200
銜鐵重量(Kg)		0.15	0.20	0.25	0.35	0.5	0.20	0.25	0.35	0.5	1.6	3
消耗功率	起動(VA)	102	532	817	1825	1980	532	817	1825	1980	8560	10120
消耗功率	吸合(VA)	16	49	68	99	110	49	68	99	110	342	437

安裝尺寸電磁鐵型號

C

D

a

b

MQ₂-0.7	Z
	N

35±1.2

30±0.5

6±0.5

8±0.5

MQ₂-1.5N

38±1.2

50±0.5

4.5±0.5

6.5±0.5

MQ₂-3N

48±1.2

50±0.5

4.5±0.5

6.5±0.5

MQ₂-5N

50±1.2

60±0.5

6±0.5

8±0.5

MQ₂-8N

60±1.2

60±0.5

6±0.5

8±0.5

MQ₂-15N

85±1.2

108±0.5

10±0.5

12±0.5

MQ₂-25Z

125±1.2

108±0.5

10±0.5

12±0.5

MQ₂-1.5Z

38±1.2

50±0.5

4.5±0.5

6.5±0.5

MQ₂-3Z

48±1.2

50±0.5

4.5±0.5

6.5±0.5

MQ₂-5Z

50±1.2

60±0.5

6±0.5

8±0.5

MQ₂-8Z

60±1.2

60±0.5

6±0.5

8±0.5

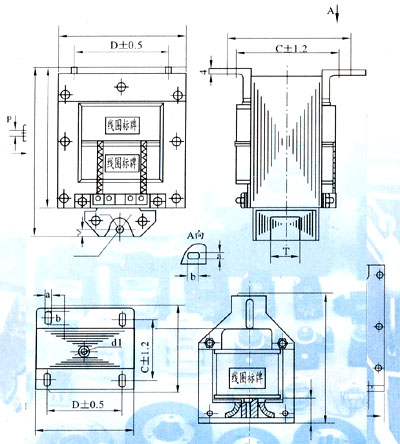

安裝尺寸圖
